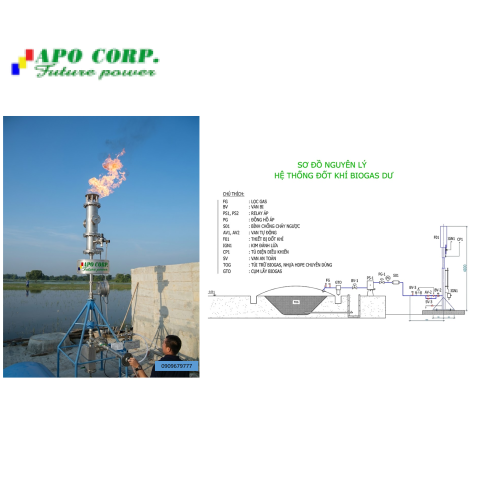

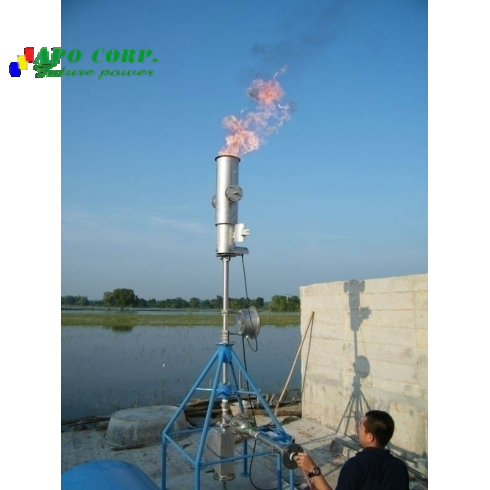

1. Chi tiết sản phẩm béc đốt 50m³ biogas/h:

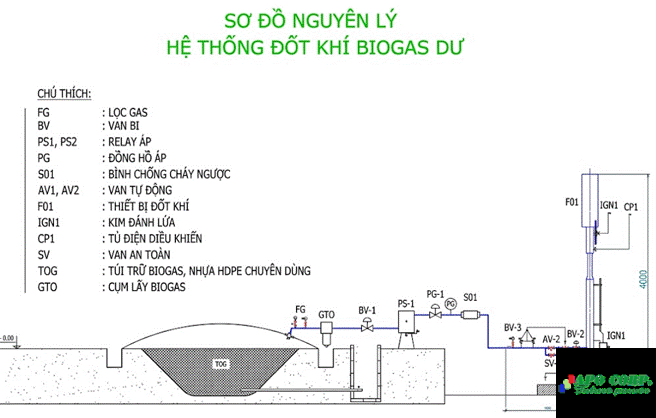

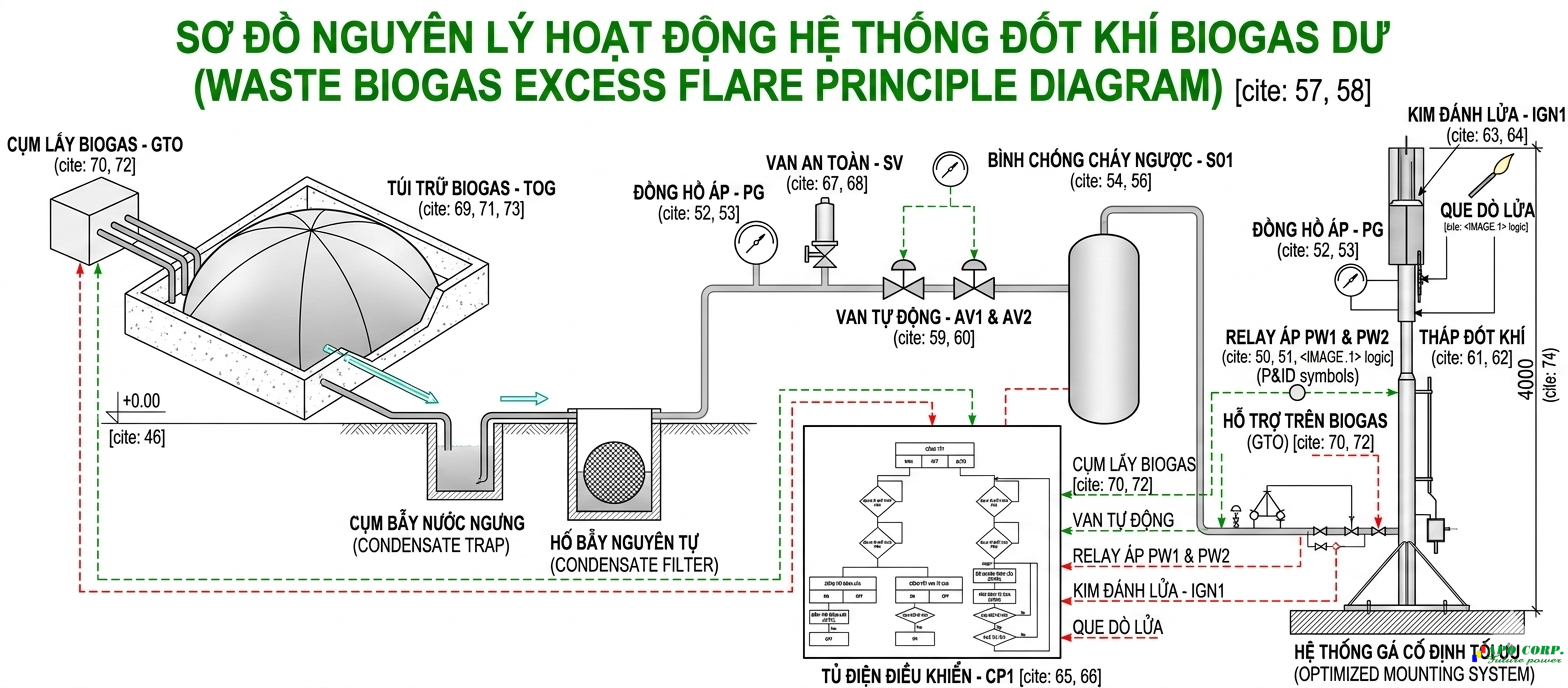

2.  Sơ đồ nguyên lý béc đốt 50m³ biogas/h:

3. Thuyết minh

Dưới đây là bản thuyết minh sản phẩm Hệ thống béc đốt khí biogas dư tự động (Công suất 50m³/h) của APO CORP được biên soạn chuẩn kỹ thuật để đưa vào hồ sơ năng lực, thuyết minh thiết kế hoặc tài liệu trình chủ đầu tư:

THUYẾT MINH KỸ THUẬT: HỆ THỐNG BÉC ĐỐT KHÍ BIOGAS DƯ TỰ ĐỘNG

Nhà sản xuất/Lắp ráp: APO CORP (Công ty Cổ phần Năng lượng Á Châu)

Công suất thiết kế: 50\m3 Biogas/giờ

Tiêu chuẩn vật liệu: Thân mỏ đốt bằng Inox SUS 316 chịu nhiệt; hệ thống ống dẫn SUS 304.

Xuất xứ thiết bị: Linh kiện chính nhập khẩu từ G7/EU (Đức, Ý, Hàn Quốc), APO CORP thiết kế và lắp ráp đồng bộ tại Việt Nam.

I. MỤC ĐÍCH VÀ CHỨC NĂNG HỆ THỐNG

Trong các hệ thống xử lý nước thải chăn nuôi hoặc nước thải công nghiệp sử dụng công nghệ phân hủy kỵ khí (Bioreactor/UASB), khí biogas sinh học (chứa phần lớn khí CH₄ và CO₂) được sinh ra liên tục. Khi lượng khí này vượt quá nhu cầu sử dụng hoặc khi hệ thống tiêu thụ gặp sự cố, lượng khí dư buộc phải được giải phóng.

Để tránh nguy cơ tăng áp suất gây nổ túi chứa (HDPE) và ngăn chặn việc phát thải trực tiếp khí CH4 (một loại khí gây hiệu ứng nhà kính mạnh gấp 21-25 lần so với CO₂) ra khí quyển, Hệ thống béc đốt khí dư tự động APO CORP được ứng dụng như một chốt chặn an toàn môi trường. Hệ thống giúp đốt cháy triệt để khí dư (hiệu suất đạt tới 98%), chuyển hóa CH₄ thành CO2 và hơi nước an toàn trước khi xả vào không khí.

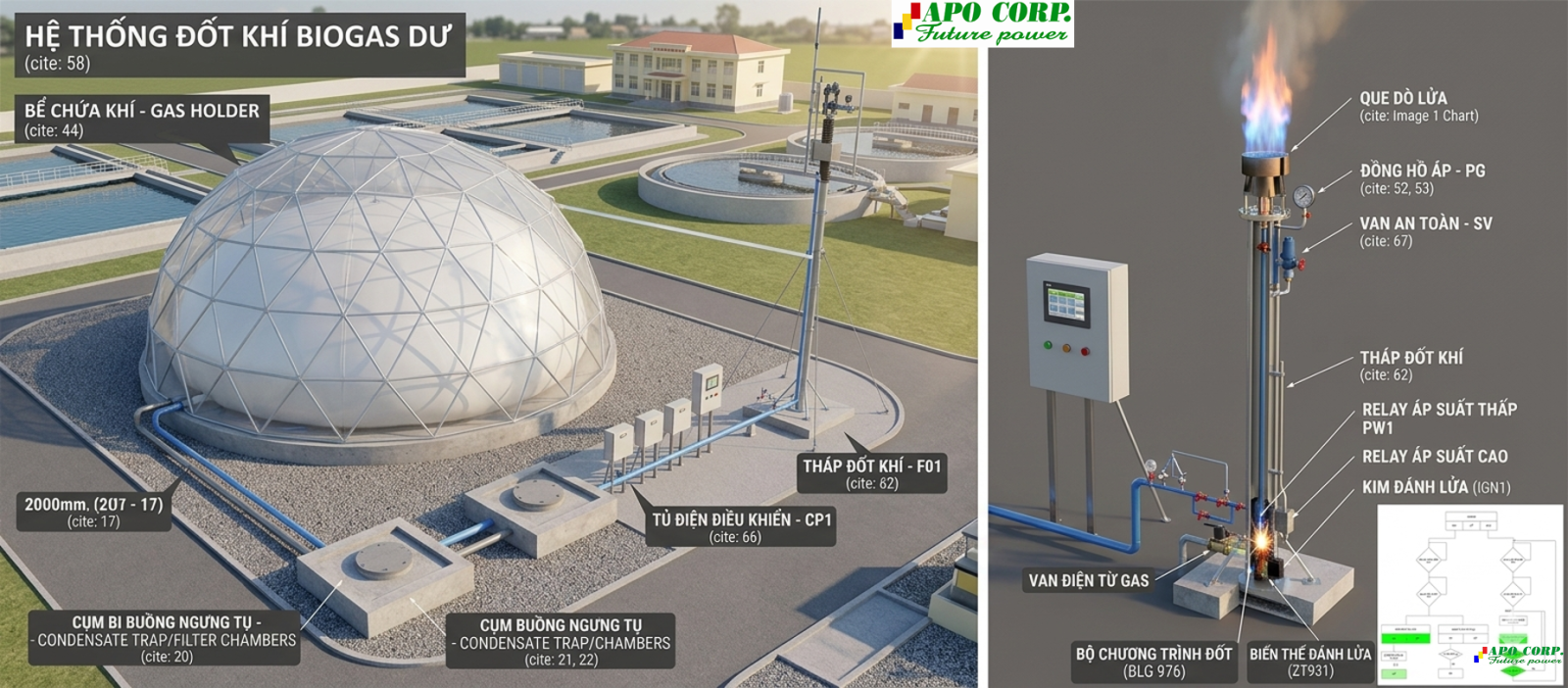

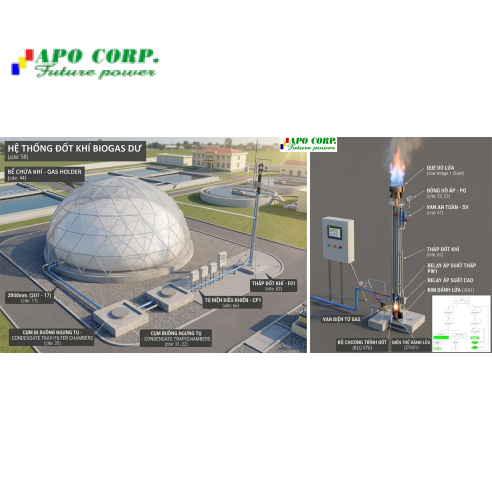

II. CẤU TẠO CHI TIẾT VÀ THÔNG SỐ THIẾT BỊ

Hệ thống được cấu thành từ 4 phân khu chức năng chính:

1. Hệ thống xử lý và dẫn gas đầu vào:

   • Bình tách ẩm & lọc khí (APO CORP): Kích thước đk 500 x L750 mm, chế tạo từ Inox SUS 316 dày 2mm. Thiết bị này có vai trò ngưng tụ hơi nước và lọc bỏ tạp chất cơ học, bảo vệ hệ thống van và cảm biến phía sau khỏi bị ăn mòn bởi axit sinh ra từ khí H₂S.

   • Tuyến ống công nghệ: Sử dụng ống dẫn chính đk 49 mm kết hợp ống dẫn gas mồi đk 27 mm (Vật liệu SUS 304 chịu áp và chống rỉ sét).

2. Cụm thiết bị đo lường và an toàn (Nhập khẩu):

   • Van chống cháy ngược (Topsafe - Hàn Quốc): Thiết bị an toàn tối hạn, ngăn chặn ngọn lửa cháy lan ngược lại đường ống dẫn về túi lưu trữ khí khi áp suất gas bị tụt đột ngột.

   • Cảm biến áp suất gas (Đức) & Áp kế Wika (0-150 mbar): Giám sát liên tục áp suất trong đường ống để kích hoạt hoặc ngắt chu trình đốt.

   • Hệ van khóa và van một chiều (Đài Loan): Vật liệu SUS 304 giúp cô lập hệ thống khi bảo trì.

3. Mỏ đốt và Cụm đánh lửa tự động:

   • Mỏ đốt chính (APO CORP): Chế tạo hoàn toàn bằng Inox SUS 316 dày 3mm, chịu được nhiệt độ cao từ ngọn lửa mà không bị biến dạng hay oxy hóa hóa học. Thiết bị được thiết kế theo nguyên lý hòa trộn khí-gió tối ưu, đảm bảo ngọn lửa cháy đều, xanh và không sinh khói độc.

   • Bộ mồi lửa & Biến thế đánh lửa (Danfoss - EU): Tạo ra dòng điện cao áp cho Điện cực đánh lửa (F.B.R - Ý) để mồi lửa tự động hoàn toàn.

   • Cảm biến ngọn lửa dạng ion (F.B.R - Ý): Giám sát trạng thái ngọn lửa liên tục. Nếu vì lý do nào đó lửa bị tắt (ví dụ gió lớn), cảm biến sẽ báo về trung tâm để tự động khóa van gas ngay lập tức, tránh rò rỉ khí độc ra môi trường.

4. Hệ thống điều khiển trung tâm:

   • Tủ điện điều khiển (Linh kiện LS - Hàn Quốc): Tích hợp bộ não điều khiển Siemens (EU) chạy chương trình đốt tự động. Tủ điện điều phối toàn bộ quá trình: nhận tín hiệu áp suất => mở van điện từ gas => đánh lửa mồi => kiểm tra ngọn lửa => duy trì đốt cháy duy trì an toàn.

III. NGUYÊN LÝ HOẠT ĐỘNG TỰ ĐỘNG (LOGIC ĐIỀU KHIỂN)

Hệ thống vận hành theo chu trình khép kín tự động hoàn toàn mà không cần sự can thiệp thủ công của công nhân:

• Trạng thái chờ: Khi áp suất khí biogas trong túi trữ (TOG) nằm trong ngưỡng an toàn thấp, van điện từ khóa, hệ thống ở trạng thái Standby.

• Kích hoạt chu trình đốt: Khi lưu lượng nước thải về nhiều làm lượng khí phát sinh tăng, áp suất hệ thống vượt ngưỡng cài đặt trên Cảm biến áp suất, tín hiệu truyền về bộ điều khiển Siemens trong tủ điện.

  1. Tủ điện ra lệnh mở Van điện từ gas cấp khí vào đường ống mồi.

  2. Biến thế Danfoss kích hoạt Kim đánh lửa F.B.R tạo tia lửa điện tại béc đốt mồi.

  3. Khi Cảm biến ion xác nhận đã có ngọn lửa mồi ổn định, van gas chính $\varnothing49\text{ mm}$ mở ra, khí dư được đẩy lên đỉnh tháp đốt để tiêu hủy liên tục.

• Ngắt hệ thống: Khi áp suất khí dư giảm xuống dưới mức an toàn tối thiểu cài đặt sẵn, tủ điều khiển sẽ tự động ngắt van điện từ, dập tắt ngọn lửa để giữ lại lượng khí nền cần thiết cho túi trữ và các thiết bị tiêu thụ khác (như máy phát điện hoặc lò hơi).

IV. ƯU ĐIỂM VƯỢT TRỘI CỦA SẢN PHẨM APO CORP

• Độ bền môi trường cao: Do đặc thù khí biogas có tính ăn mòn hóa học mạnh (H₂S tạo axit) và nhiệt độ đốt cao, việc APO CORP sử dụng cấu trúc Inox SUS 316 cho béc đốt và bình tách ẩm đảm bảo tuổi thọ thiết bị tăng gấp 3-4 lần so với các dòng béc thép sơn thông thường.

• An toàn tuyệt đối: Tích hợp đồng bộ cả van chống cháy ngược vật lý và cảm biến ngọn lửa điện tử, loại bỏ hoàn toàn rủi ro cháy nổ lan truyền ngược về khu trung tâm trang trại/nhà máy.

• Tiết kiệm vận hành: Hệ thống tự động bật/tắt theo áp suất thực tế, tối ưu hóa lượng điện năng tiêu thụ và không tốn chi phí nhân công trực vận hành.
